Präzise geformt.
Sandstrahltechnik, die neue Maßstäbe setzt.
Präzise Arbeiten mit Unterdruck

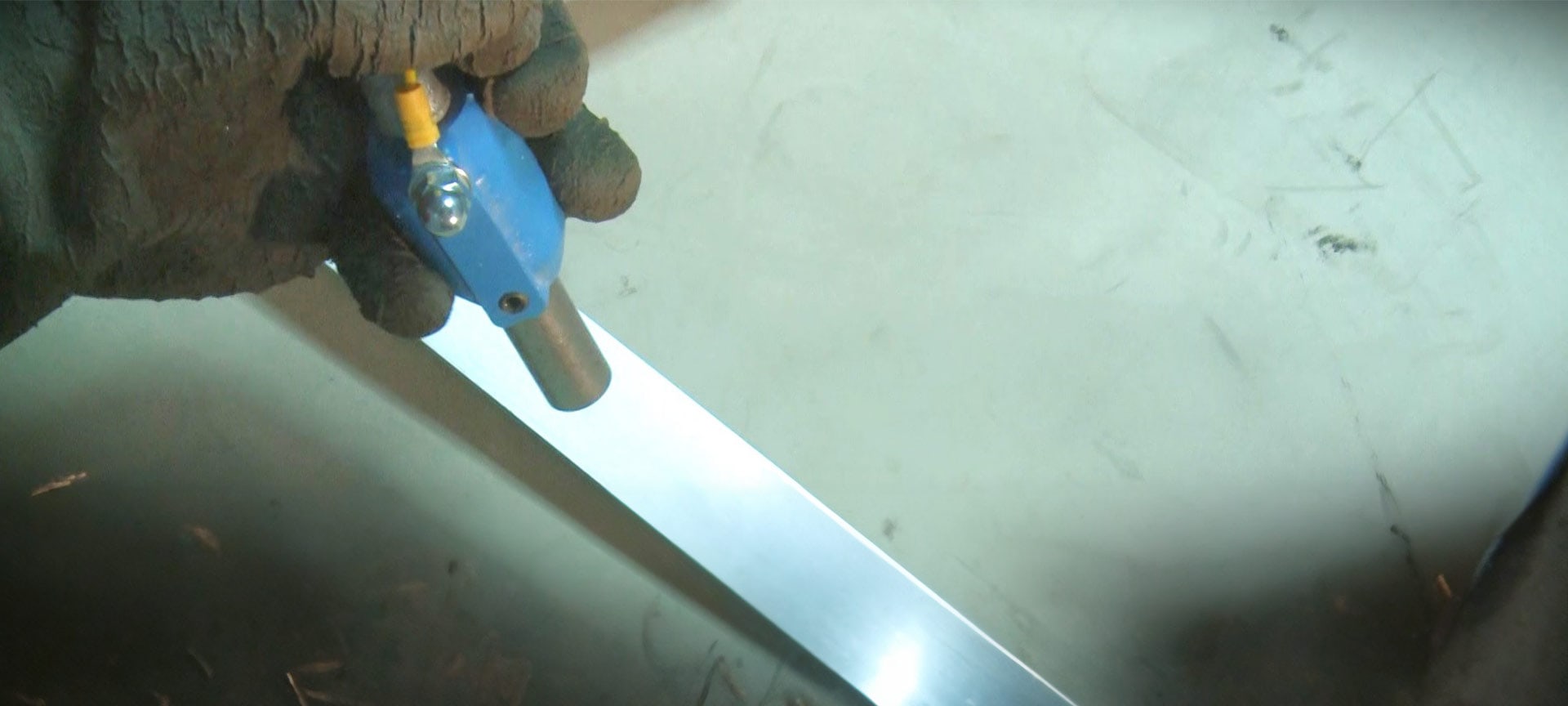

Injektorstrahlen, eine innovative Technik im Bereich der Oberflächenbehandlung, basiert auf dem Unterdruckprinzip. Diese Methode ermöglicht eine präzise Dosierung des Strahlmittels und effizientes Arbeiten auch bei niedrigem Strahldruck. Unsere Produkte bieten Ihnen einfache Bedienbarkeit, geringen Materialverbrauch und garantieren eine erstklassige Oberflächenqualität.
Wir stehen nicht unter Druck – wir arbeiten mit Unterdruck! Jetzt anfragen:
05451 - 593 30
Injektor-Strahlkabine

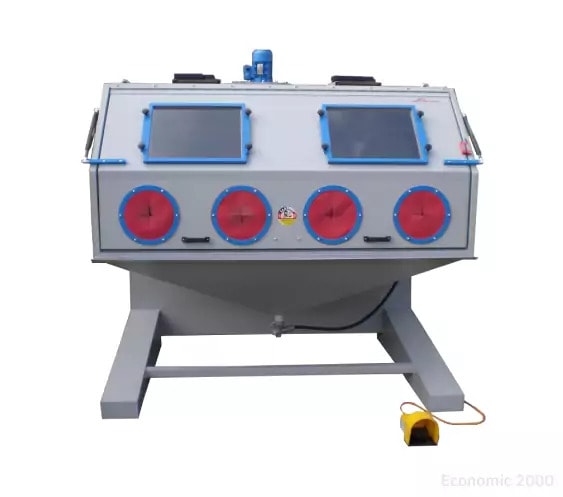

Die Economic Injektor-Strahlkabine ermöglicht durch den untergebauten Strahlmittelsammeltrichter einen Strahlmittelkreislauf ohne jegliche Zusatzeinrichtung. Die Strahlmittelreguliereinrichtung dient zum bequemen Regulieren und Wechseln des Strahlgutes. Ein lnjektorstrahlkopf mit gehärteter Luft- und Strahldüse (von Hand zu bedienen) sowie ein Arbeitsrost in der Anlage garantieren eine äußerst unkomplizierte Bedienung.
Technische Daten:
| 1000 | 1250 | 1500 | 2000 | |
|---|---|---|---|---|
| Arbeitsraum-Breite | 1000 mm | 1250 mm | 1500 mm | 2000 mm |
| Arbeitsraum-Tiefe | 900 mm | 900 mm | 1150 mm | 1150 mm |
| Arbeitsraum-Höhe | 900 mm | 900 mm | 900 mm | 900 mm |
| Gesamt-Breite | 1300 mm | 1500 mm | 1800 mm | 2300 mm |
| Gesamt-Tiefe | 1750 mm | 1750 mm | 2000 mm | 2000 mm |
| Gesamt-Höhe | 2200 mm | 2200 mm | 2200 mm | 2200 mm |
| Gewicht | 350 kg | 410 kg | 500 kg | 650 kg |
Injektor-Tisch-Strahlkabine

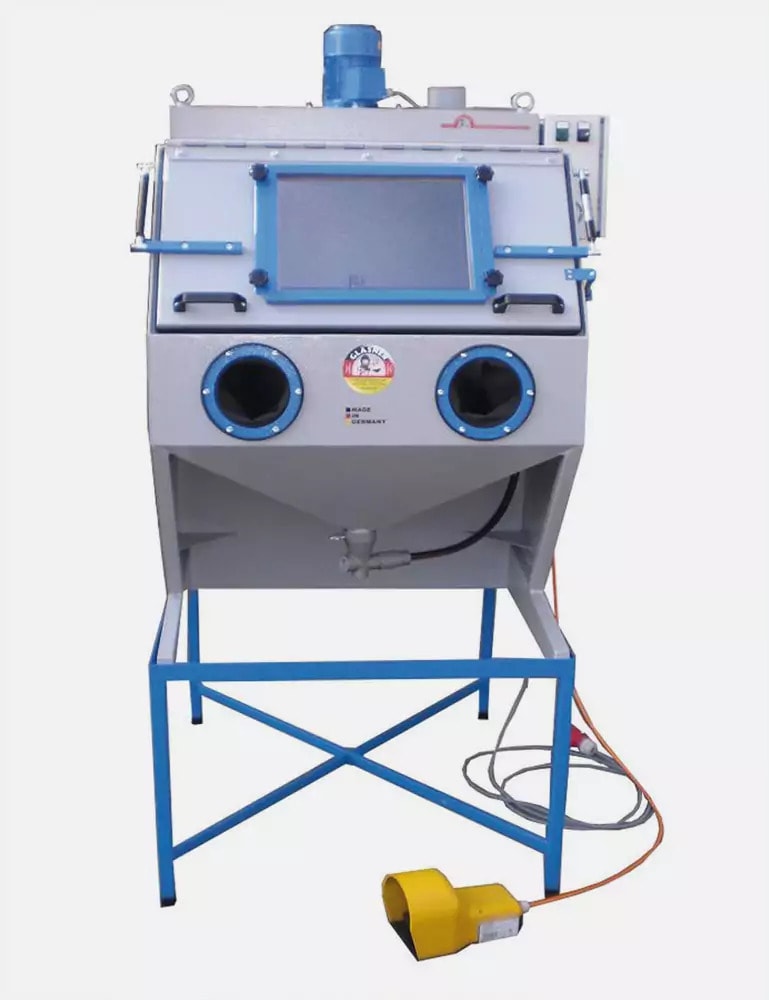

Die Super-Baby Injektor-Tisch-Strahlkabine, gefertigt aus stabilem Stahlblech, kommt mit einer angebauten Staubfilteranlage und automatischem Strahlmittelumlauf. Die Geräte der Modellreihe Super-Baby haben eine große, nach oben zu öffnende Schwenktür, die den Strahlraum zum mühelosen Einlegen der zu strahlenden Werkstücke freigibt. Sie entsprechen den Anforderungen der DIN EN 292 und anderen relevanten Standards, was die Sicherheit und herausragende Qualität unterstreicht.
Technische Daten:
| Super-Baby 2 | Super-Baby 3 | |
|---|---|---|
| Arbeitsraum-Breite | 600 mm | 850 mm |
| Arbeitsraum-Tiefe | 500 mm | 550 mm |
| Arbeitsraum-Höhe | 450 mm | 500 mm |
| Gesamt-Breite Kabine | 760 mm | 1020 mm |
| Gesamt-Tiefe Kabine | 800 mm | 1000 mm |
| Gesamt-Höhe Kabine | 1260 mm | 1420 mm |
| Gewicht | 130 kg | 150 kg |
| Exhaustormotorleistung | 0,55 kW | 0,55 kW |
| Türgröße | 315 x 530 mm | 450 x 830 mm |
| Filterfläche Feinstaubfilter-Patrone | 3 m² | 8 m² |
| Zyklon-Vorabschneider | 1 Stck. | 2 Stck. |
GSK Handstrahlkabinen

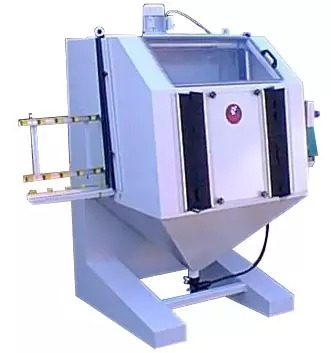

Das Modell Super Glasmatic ist für höchste Ansprüche konzipiert. Sein Gehäuse aus 2 mm Stahlblech bietet vollständige Strahlmittelrückgewinnung und eine optimierte Innenbeleuchtung für eine verbesserte Sichtbarkeit während des Betriebs. Optional: Stützgerüst mit Rollenbahn in der Strahlkabine sowie jeweils 500 mm auf jeder Seite, außerhalb der Anlage.
Technische Daten:
| Arbeitsraum-Breite | 1000 mm |
| Arbeitsraum-Tiefe | 500 mm |
| Arbeitsraum-Höhe | 800 mm |
| Gesamtbreite der Kabine | 1100 mm |
| Gesamtbreite der Kabine (mit Ausleger und Rollenbahn) | 2100 mm |
| Gesamttiefe der Kabine | 1200 mm |
| Gesamthöhe der Kabine (einschlließlich Exh.-Motor) inkl. zwei seitliche sowie obere Schlitzungen mit Bürstenabdichtung und Verschlussschiebern mit Gummiabdichtung inkl. eingebauter Staubfilteranlage 0,55 kW, kpl. betriebsbereit | 1850 mm |
| Modell | GSK 2 | GSK 3 |
|---|---|---|
| Arbeitsraum-Breite | 1000 mm | 1000 mm |
| Arbeitsraum-Tiefe | 700 mm | 700 mm |
| Arbeitsraum-Höhe | 1500 mm | 2000 mm |
| Gesamttiefe der Kabine | 1600 mm | 1600 mm |
| Gesamthöhe der Kabine | 2200 mm | 2700 mm |
| Gesamtbreite der Kabine (einschl. Führungsschiene) | 2000 mm | 2000 mm |
| Exhaustormotorleistung | 1,1 kW, 380 V | 1,1 kW, 380 V |
GSK Strahlautomaten

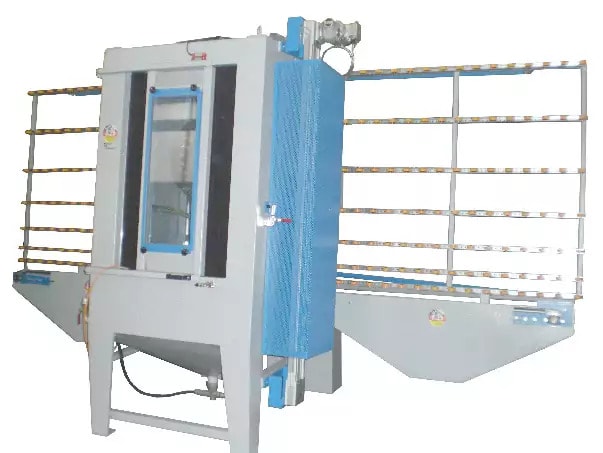

Unsere vollautomatische Strahlanlage ist speziell für das Strahlen von Flachglasscheiben entwickelt worden. Ausgestattet mit einer Förderband-Transportvorrichtung und einer Stützrollenführung, bietet die Maschine einen präzisen und kontinuierlichen Durchlauf der Glasstücke. Die motorische Düsenbewegung ist stufenlos regelbar, was eine hohe Flexibilität bei der Anpassung an verschiedene Strahlaufgaben ermöglicht. Ein weiteres herausragendes Merkmal dieser Anlage ist die integrierte Staubfilteranlage, die für eine saubere Arbeitsumgebung sorgt und die Staubbelastung minimiert.
- max. Glashöhe zum automatischen Strahlen 1200 mm
- max. Glashöhe zum manuellen Strahlen 1500 mm
Technische Daten:
GSK-A2sml/1200-02
| Arbeitsraum-Breite | 1000 mm |
| Arbeitsraum-Tiefe | 700 mm |
| Arbeitsraum-Höhe | 1500 mm |
| Gesamt-Breite | 4000 mm |
| Gesamt-Tiefe | 1400 mm |
| Gesamttiefe mit angebauter Filteranlage | 2200 mm |
| Gesamt-Höhe der Anlage | 2200 mm |
| Luftverbrauch je Kopf | 500 l / min bei 4–5 bar |
| Strahlleistung der Anlage | ca. 7 m² / h ca. 7–10 min / m² |
| 2 Normal-Strahlköpfe mit | 7 mm Strahldüse / 3 mm Luftdüse (andere Düsen auf Wunsch möglich) |
GSK-A2sm/1500-02
max. Glashöhe zum automatischen Strahlen 1500 mm
max. Glashöhe zum manuellen Strahlen 2000 mm
| Arbeitsraum-Breite | 1000 mm |
| Arbeitsraum-Tiefe | 700 mm |
| Arbeitsraum-Höhe | 2000 mm |
| Gesamtbreite der Anlage (incl. Transport-Schiene) | 4000 mm |
| Gesamttiefe mit angebauter Filteranlage | 1400 mm |
| Gesamthöhe der Anlage | 2700 mm |
| Luftverbrauch je Kopf | 500 l / min bei 4–5 bar |
| Strahlleistung der Anlage | ca. 7 m² / h ca. 7–10 min / m² |
| 2 Normal-Strahlköpfe mit | 7 mm Strahldüse / 3 mm Luftdüse (andere Düsen auf Wunsch möglich) |
GSK-A4sm/2000-02
max. Glashöhe zum automatischen Strahlen 2000 mm
max. Glashöhe zum manuellen Strahlen 2000 mm
| Arbeitsraum-Breite | 1000 mm |
| Arbeitsraum-Tiefe | 1000 mm |
| Arbeitsraum-Höhe | 2700 mm |
| Gesamtbreite der Anlage (incl. Transport-Schiene) | 4000 mm |
| Gesamttiefe mit angebauter Filteranlage | 1400 mm |
| Gesamthöhe der Anlage | 3400 mm |
| Luftverbrauch je Kopf | 500 l / min bei 4–5 bar |
| Strahlleistung der Anlage | ca. 15 m² / h ca. 3–4 min / m² |
| 4 Normal-Strahlköpfe mit | 7 mm Strahldüse / 3 mm Luftdüse (andere Düsen auf Wunsch möglich) |
GSK-A4sm/2250-02
max. Glashöhe zum automatischen Strahlen 2250 mm
max. Glashöhe zum manuellen Strahlen 2250 mm
| Arbeitsraum-Breite | 1000 mm |
| Arbeitsraum-Tiefe | 1000 mm |
| Arbeitsraum-Höhe | 2900 mm |
| Gesamtbreite der Anlage (incl. Transport-Schiene) | 4000 mm |
| Gesamttiefe mit angebauter Filteranlage | 1400 mm |
| Gesamthöhe der Anlage | 3700 mm |
| Luftverbrauch je Kopf | 500 l / min bei 4–5 bar |
| Strahlleistung der Anlage | ca. 15 m² / h ca. 3–4 min / m² |
| 4 Normal-Strahlköpfe mit | 7 mm Strahldüse / 3 mm Luftdüse (andere Düsen auf Wunsch möglich) |
Injektor-Sandstrahlgebläse

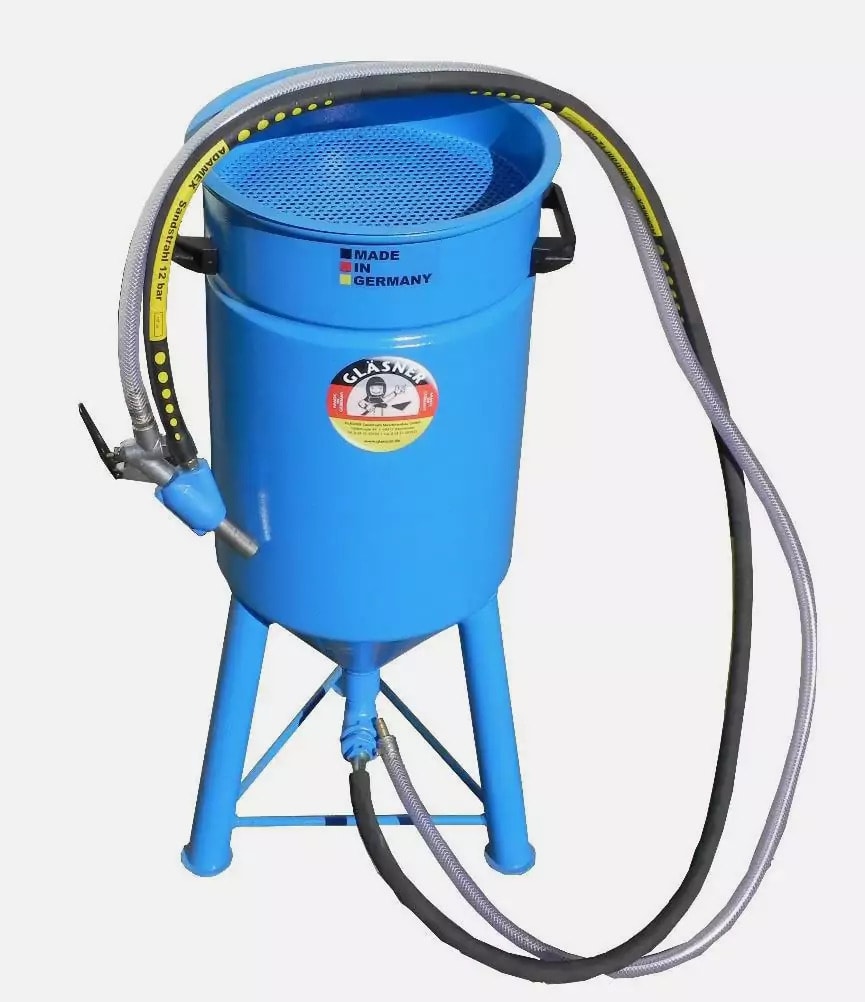

Das tragbare Modell Junior 40 ist ein vielseitig einsetzbares Klein-Sandstrahlgebläse. Es eignet sich besonders für flexible Einsatzmöglichkeiten und zeichnet sich durch seinen geringen Druckluftverbrauch von 250 bis 800 l / min aus. Das Gerät hat ein Fassungsvermögen von 40 Litern und ist ideal für kleinere Projekte.
Technische Daten:
- Fassungsvermögen des Strahlmittelbehälters: 40 Liter
- Höhe des Strahlmittelbehälters: 800 mm
- Ø des Strahlmittelbehälters: 330 mm
- Druckluftverbrauch (je nach Düsengröße und Strahldruck): 250 – 800 l/min
Luftverbrauchstabelle
für verschiedene Normaldüsen
Beachten Sie folgende Luftverbrauchstabelle und geben Sie uns im Bestellfall die gewünschte Strahldüsenbohrung oder wahlweise die Förder- und Motorleistung der bei Ihnen vorhandenen Kompressoranlagen an.
| Luftdüse | Strahldüse | Druckluftverbrauch |
|---|---|---|
| 2,0 mm | 5,0 mm | 250–300 l / min |
| 2,5 mm | 6,0 mm | 350–400 l / min |
| 3,0 mm | 7,0 mm | 400–500 l / min |
| 3,5 mm | 7,0 mm | 600–700 l / min |
| 4,0 mm | 8,0 mm | 800–1000 l / min |
Injektor 80 Power

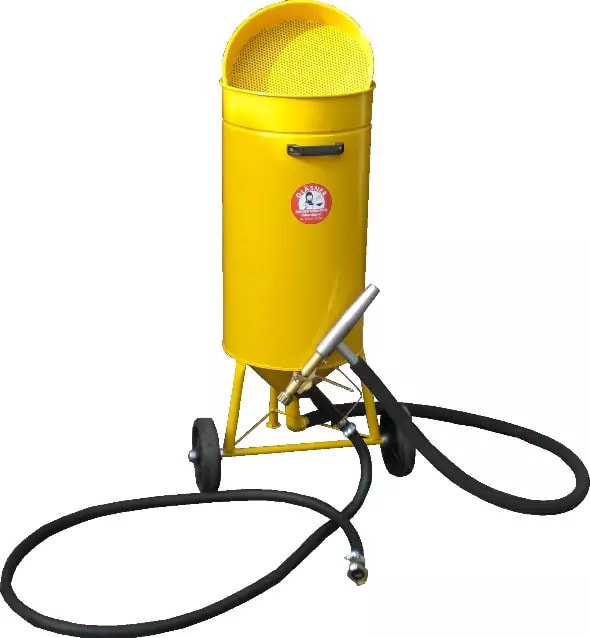

Der Injektor 80 Power ist ein handliches und vielseitiges Gerät, das sich für eine Vielzahl von Anwendungen eignet. Es arbeitet nach dem Saugsystem, bei dem das Strahlmittel im Düsenkopf von der Druckluft angesaugt wird (Injektorwirkung). Das ausgeblasene Strahlmittel kann über das herausnehmbare Einlage-Rüttelsieb (optional erhältlich) zur Wiederverwendung in den Sandbehälter gefüllt und der Strahldüse zugeführt werden. Je nach der gewünschten Oberfläche können alle trockenen Strahlmittel verwendet werden, wie Schlacke-Strahlmittel, Glasperlen, Korund, Silizium, Glaskorn oder Hartguss-Sand.
Technische Daten:
Fahrbares Sandstrahlgebläse
- Kompletter Strahlmittelbehälter aus stabilem Stahlblech
- Fahrbare Ausführung mit 2 vollgummibereiften Laufrädern und Fahrgriff
- Verschleißarme Hochleistungs-Sandstrahlpistole mit robuster Stahl-Mischkammer, Hochleistungs-Handhebelventil mit max. Druckluft Durchlass, Regulierventil, Luftdüse aus Hartmetall Ø 6 mm, HL- Strahldüse mit Hartmetalleinsatz Ø 13 mm Druckluftverbrauch: ca. 2 m³ / min bei 6 bar BD
- 5 m Sandstrahlschlauch 25 mm l.W.
- Strahlreguliereinrichtung komplett und betriebsfertig montiert
- 5 m Pressluftschlauch 19 mm l.W. und Anschlusskupplung
Ausführung
| Fassungsvermögen des Strahlmittelbehälters | 80 l |
| Höhe des Strahlmittelbehälters | 1100 mm |
| Ø des Strahlmittelbehälters | 400 mm |
| Gewicht (ohne Inhalt) | 15 kg |
Einlage – Rüttelsieb zum Absieben des Strahlmittels (optional)
Injektor-Strahl-Rücksauggerät

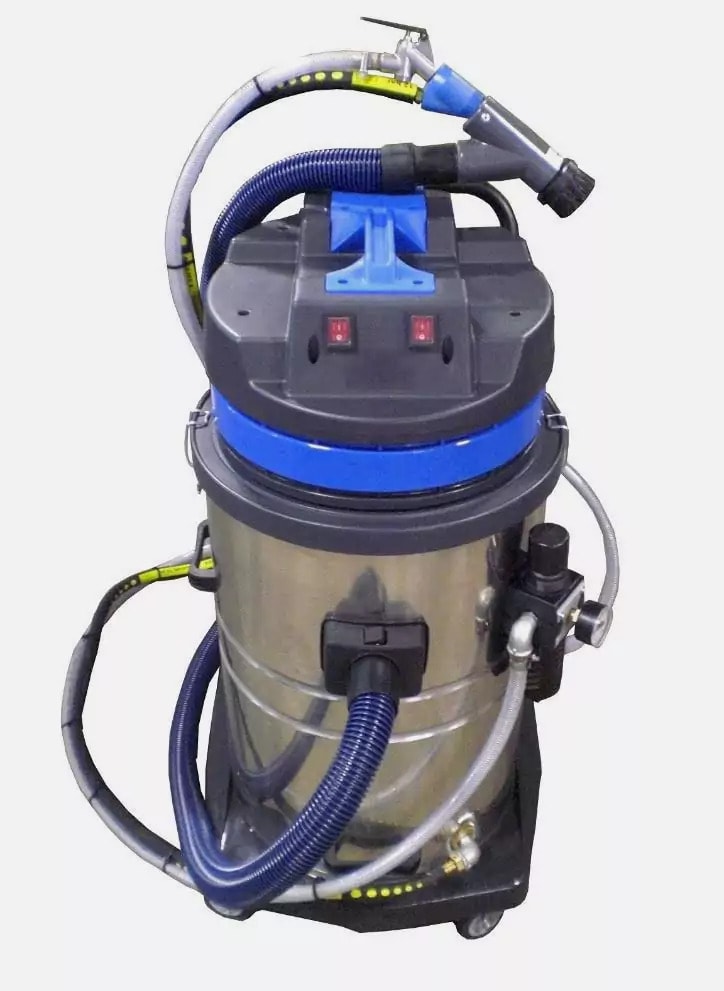

Der Multi-Clean-Master 3000 ist speziell für staubfreies Sandstrahlen kleiner Flächen konzipiert. Das Gerät ermöglicht eine umweltfreundliche und energieeffiziente Reinigung. Es arbeitet mit einem Betriebsdruck von 2 bis 8 bar und einem Luftverbrauch von 300 bis 800 l / min.
Zum Lieferumfang gehören:
- kpl. Injektor-Strahl-Rücksauggerät, fahrbare Ausführung,
- Öl- und Wasserabscheider inkl. Druckminderventil m. Manometer zum Einstellen eines konstanten Strahldruckes
- Hochleistungs-Strahlpistole mit Bürstenaufsatz
- 2,5 mtr. Strahlmittel-Absaugschlauch
- 5,0 mtr. Anschlusskabel mit Stecker
- 25 kg Korund 70
Technische Daten:
| Betriebsdruck | 2–8 bar |
| Strahldüse aus geh. Stahl | 8 mm |
| Luftverbrauch | 300–800 l / min (je nach Strahldruck) |
| Strahldruck | 2–8 bar |
| Strahlmittel-Inhalt | ca. 10–15 kg |
| Turbinenleistung | 2000 Watt bei 2 oder 1000 Watt bei 1 Saugmotor |
| Spannung | 220 V / 50 Hz. |
| Strahlsaugschlauch | 13 m / m I.W.,2,5 m |
| Druckluftschlauch | ½“ , 5 m |
| Leergewicht | 25 kg |
| Abmessungen | 500 mm T x 570 mm B x 1000 mm H |
Tisch-Logo-Maschine
Unsere Tisch-Logo-Maschine ist ideal für das Strahlen von Logos und Symbolen. Das robuste Industriegerät ermöglicht präzise Arbeiten mit sehr feinen Linien bis zum 1/10 mm Unser Modell „Professionell“ arbeitet äußerst effektiv, leise und staubfrei und benötigt nur eine geringe Wartung.
Technische Daten:
| Länge | ca. 800 mm |
| Breite | ca. 700 mm |
| Höhe | ca. 850 mm (auf Wunsch veränderbar) |
| Gewicht | ca. 120 kg |
| Benötigte Druckluft | 2–8 bar |
- Optional: 1 Satz Schablonenhalter (4 Stück)
- Auf Wunsch: Höhenverstellbarkeit +- ca. 5 cm (ohne Rollen, mit Stellfüßen)
Gebrauchte Anlagen
Wir haben immer wieder gut erhaltene gebrauchte Anlagen vorrätig. Diese sind meist sofort ab Lager verfügbar. Es lohnt sich also, regelmäßig bei uns vorbeizuschauen und nachzufragen.
