Präzise geformt.
Sandstrahltechnik, die neue Maßstäbe setzt.
Druckstrahlgeräte mit maximaler Leistung
Unsere Druckstrahlgeräte sind konzipiert, um maximale Leistungsstärke in einer Vielzahl von Anwendungen zu bieten. Sie eignen sich hervorragend für Prozesse wie Entgraten, Mattieren, Entzundern, Verdichten und Entrosten. Das Strahlmittel wird dabei mittels Druck beschleunigt und es können nahezu alle herkömmlichen Strahlmittel eingesetzt werden. Zudem sind unsere Strahlkabinen so gestaltet, dass sie mit verschiedenem Zubehör für spezielle Anforderungen erweitert werden können.
Ob Entgraten, Entzundern oder Entrosten – wir haben die passende Lösung für Sie!
05451 - 593 30

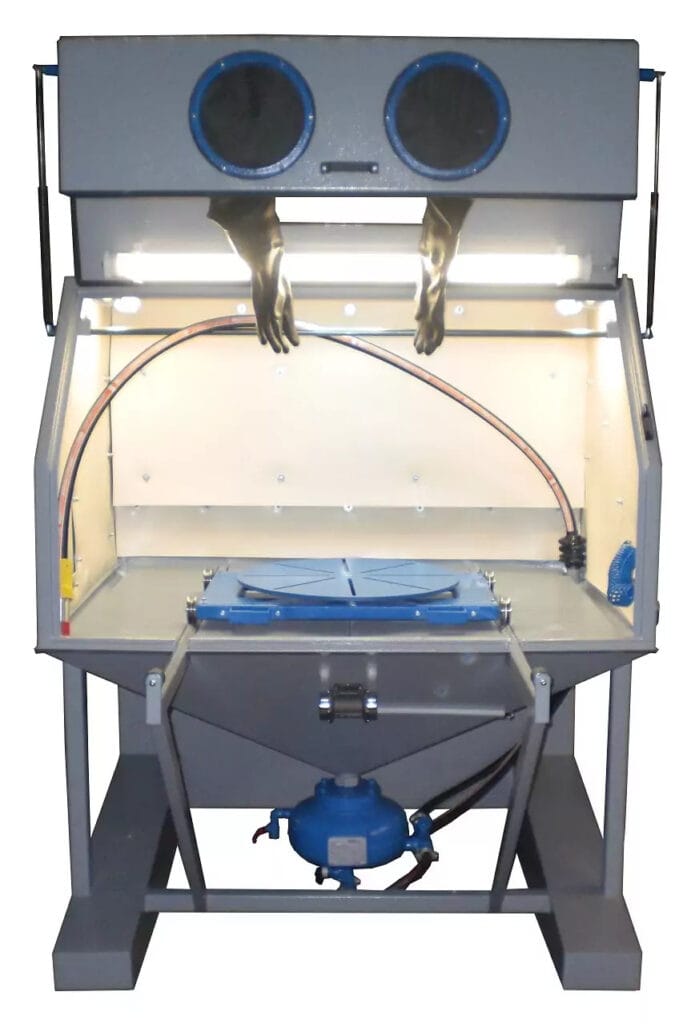

Hochleistungs-Druckstrahl
Die Modellreihe DSK-Eco definiert Hochleistungs-Druckstrahltechnologie neu. Diese Strahlkabinen, signifikant leistungsstärker als herkömmliche Modelle, bieten eine Strahlleistung, die das Zehnfache des Injektor-Systems erreicht. Ausgestattet mit einem 13-Liter-Druckstrahlgebläse, das größere Varianten auf Wunsch zulässt, garantieren diese Kabinen einen effizienten Strahlmittelkreislauf und einen regulierbaren Materialverbrauch.
Technische Daten:
Luftverbrauchstabelle
für verschiedene Normaldüsengrößen
Beachten Sie folgende Luftverbrauchstabelle und geben sie uns im Bestellfall die gewünschte Strahldüsenbohrung oder wahlweise die Förder- und Motorleistung der bei Ihnen vorhandenen Kompressoranlagen an.
| Bohrungs-Durchmesser | 4 bar | 5 bar | 6 bar |
|---|---|---|---|
| 5,0 mm | 1,16 | 1,42 | 1,62 m 3 / min |
| 6,0 mm | 1,68 | 2,04 | 2,32 m 3 / min |
| 7,0 mm | 2,97 | 3,62 | 4,12 m 3 / min |
| 8,0 mm | 4,63 | 5,65 | 6,44 m 3 / min |
| DSK-Eco 1000 | DSK-Eco 1250 | DSK-Eco 1500 | DSK-Eco 2000 | |
|---|---|---|---|---|
| Arbeitsraum-Breite | 1000 mm | 1250 mm | 1500 mm | 2000 mm |
| Arbeitsraum-Tiefe | 900 mm | 900 mm | 1150 mm | 1150 mm |
| Arbeitsraum-Höhe | 900 mm | 900 mm | 900 mm | 900 mm |
| Gesamt-Breite | 1300 mm | 1500 mm | 1800 mm | 2300 mm |
| Gesamt-Tiefe | 1750 mm | 1750 mm | 2000 mm | 2000 mm |
| Gesamt-Höhe | 2200 mm | 2200 mm | 2200 mm | 2200 mm |
| Gewicht | 400 kg | 470 kg | 550 kg | 750 kg |

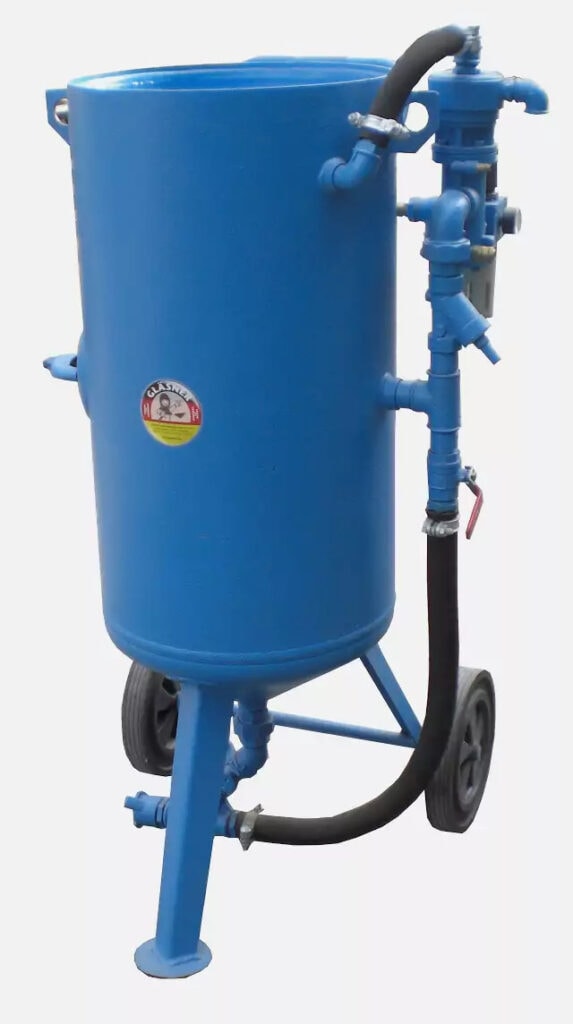

Sandstrahl-Druckgebläse
Das HL-Druckgebläse ist eine fahrbare Einheit, die sich für eine Vielzahl von Strahlmitteln eignet. Mit zwei robusten, vollgummibereiften Laufrädern ausgestattet, bietet es hohe Mobilität. Seine einzigartigen Merkmale umfassen einen oberen Kesselboden als Einfülltrichter, ein automatisches Einfüllventil und eine innovative Strahlmittelreguliereinrichtung für eine stufenlose Einstellung. Das Gerät ist weiterhin mit einem Öl- und Wasserabscheider sowie einem Druckminderventil mit Manometer ausgestattet, um eine präzise Steuerung des Strahlvorgangs zu ermöglichen.
Technische Daten:
Standardausstattung
| Spezial-Sandstrahlgebläseschlauch, 25 x 7 mm | 5 m |
| Spezial-Schlauch-Schnellkupplung | 1 Stck. |
| Düsenhalter | 1 Stck. |
| Dauerstrahldüse wahlweise in 4, 5, 6 und 8 mm Ø | 1 Stck. |
| Sandstrahler-Kopfschutzhaube Modell S 6 | 1 Stck. |
| Frischluftschlauch 9 mm I. W | 5 m |
Druckluftverbrauch der Dauerstrahldüsen
| bei 4 mm Ø (Dia.) | 900 l / min |
| bei 5 mm Ø (Dia.) | 1400 l / min |
| bei 6 mm Ø (Dia.) | 2000 l / min |
| bei 8 mm Ø (Dia.) | 4000 l / min |
Sonderausstattung
Öl- und Wasserabscheider mit angebautem Druckminderventil und Manometer, fertig angebaut, vollpneumatische Fernsteuerung (Totmann-Schaltung) mit Handhebelventil und Steuerleitung, fertigangebaut für 18, 40 und 60 l Inhalt, für 100, 140 und 200 l Inhalt, Spezial-Sandstrahlgebläseschlauch 25 mm l. W. (5 m im Komplettpreis).
Die Lackierung erfolgt in Strukturlack. Sonderwünsche bzgl. der Lackierung bieten wir Ihnen gerne an.

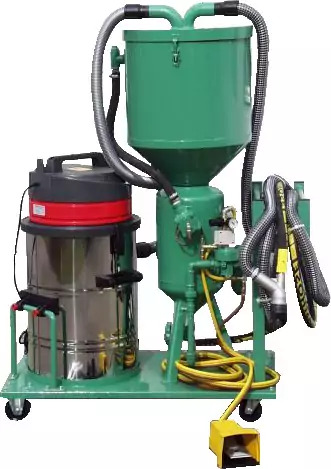

Hochleistungs-Druckstrahl-Rücksaug-System
Das fahrbare, staubfrei arbeitende Mega-Clean-Master-System revolutioniert die Druckstrahltechnik. Mit einem Strahlkessel und einem Silo, beide mit 18 Litern Fassungsvermögen, kombiniert es Effizienz mit Funktionalität. Das HL-Druckstrahl-Rücksaug-System beinhaltet eine Entstaubungseinheit, einen Wasserabscheider und einen Prallabscheider, um eine optimale Strahlmittelnutzung zu gewährleisten. Der Strahlkopf mit Borcarbid-Strahldüse und Flachbürstenmundstück ermöglicht präzises Arbeiten, während das pneumatische Fußpedal den Bedienkomfort erhöht.
Technische Daten:
Das HL- Druckstrahl-Rücksaug-System besteht aus:
Fahrgestell (B x T x H= 1120 x 560 x 1700 mm, Gewicht ca. 115 kg)
- mit montiertem Strahlkessel und Silo
- Entstaubungseinheit mit Zubehör
- Strahlkessel mit integriertem Silo
- Inhalt Strahlkessel und Silo jeweils 18 Ltr. max. Betriebsdruck 8 bar
- Strahlmitteldosierventil SA ½“
- herausnehmbarer Siebeinsatz
- Prallabscheider
- Wasserabscheider ½ “ HMS
- Druckluftanschluss mit KAG 12 Luftkupplung
- Strahlkopf EDBH50
- Druckstrahldüse aus Borcarbid – Ø 4,5 mm
- Flachbürstenmundstück
- Verbindungsschläuche zwischen Strahlkessel / Silo und Strahlkopf
- PVC Saugschlauch 41 mm mit Kupplungen
- Strahlschlauch 13 x 7,5 mm und 19 x 7,0 mm mit Kupplungen
- Pneumatisches Fußpedal zum Starten und einfachen Beenden des Vorgangs mit Fernbedienungsschläuchen
Einsetzbare Strahlmittel:
| Glasperlen, Korund, etc. | Körnung max. 0,8 mm |
| Stahlkies | Körnung max. 0,4 mm |
Die Ausrüstungsteile sind für einen max. Druck von 8 bar vorgesehen.
Das System darf nicht in explosionsgefährdeten Räumen eingesetzt werden.
Optional (gegen Aufpreis lieferbar):
- Kantenmundstück
- Fransenmundstück
- Winkelmundstück
- Flachlippenmundstück und Bürsten-Winkelmundstück

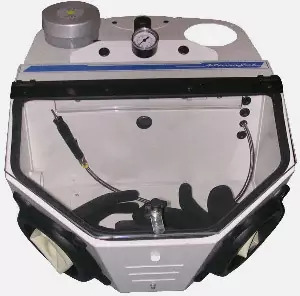

Druck-Fein-Strahlkabine
Das Microjet-Feinstrahlgerät ist ein Meisterstück der Ingenieurskunst, gefertigt aus stabilem Stahlblech. Sie ist ausgerüstet mit zwei Arbeitsöffnungen und eingebauten, leicht austauschbaren Gummimanschetten. Mit einem Strahlschlauch, einem Düsenhalter und einer Hartmetall-Strahldüse ausgestattet, ermöglicht sie eine präzise Bearbeitung. Die Kabine bietet mehrere Düsengrößen für unterschiedlichste Anwendungen und ist mit einem pneumatischen Fußschalter für die einfache Steuerung des Strahlvorgangs ausgestattet.
Technische Daten:
Mod. Microjet 1
(1-Behälter-System)
| Breite | 380 mm |
| Tiefe | 570 mm |
| Höhe | 280 mm |
| Gewicht | 10 kg |
Mod. Microjet 2
(2-Behälter-System)
| Breite | 380 mm |
| Tiefe | 570 mm |
| Höhe | 280 mm |
| Gewicht | 11 kg |
Mod. Microjet 3
(3-Behälter-System)
| Breite | 380 mm |
| Tiefe | 570 mm |
| Höhe | 280 mm |
| Gewicht | 10 kg |
Sauganlage
(für alle vorstehend angebotenen Strahlkabinen passend)
zum Absaugen des Strahlstaubes, elektronisch regelbar
| Breite | 448 mm |
| Tiefe | 443 mm |
| Höhe | 505 mm |
| Gewicht | 11 kg |

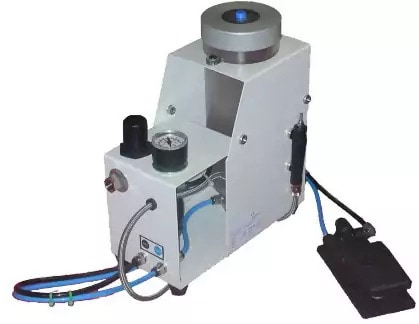

Druck-Feinstrahlgerät
Das Microblast-Feinstrahlgerät ist die ideale Lösung für präzises Arbeiten an kleinen und kleinsten Teilen. Es eignet sich hervorragend zum Strahlen von kleinen Flächen auf Glas und Metall für Anwendungen wie Mattieren, Entgraten, Reinigen, Polieren und Bohren. Das Gerät ist kompatibel mit einer Vielzahl von mineralischen Strahlmitteln und bietet verschiedene Düsengrößen aus Hartmetall an, um den vielfältigen Anforderungen gerecht zu werden. Ideal als Freistrahlgerät oder als Nachrüstsatz für vorhandene Strahlkabinen, stellt es eine flexible Lösung für feine Strahlarbeiten dar.
Technische Daten:
| Breite | 250 mm |
| Tiefe | 120 mm |
| Höhe | 300 mm |
| Gewicht (ohne Strahlmittelfüllung) | 2,7 kg |
Lieferumfang
- Strahlmittel-Druckbehälter 0,8 l Inhalt (1 Behältersystem) m. Verschlussklappe
- Druckminderventil und Druckmanometer zum Einstellen eines konstanten Strahldruckes
- Druckluftanschluss mit Stecknippel, Öl-/Wasserabscheider m. Kondensatablass
- in einem formschönen Gehäuse aus Stahlblech untergebracht
- Lackierung (beige)
- 1 Strahlschlauch ca. 1000 mm lang, mit Düsenhalter und Hartmetall-Strahldüse (Düsengröße auf Wunsch)
- pneumatischer Fuß-Schalter zum An- und Abstellen des Strahlvorgangs
- Anschluss-Schläuche zum Feinstrahlgerät, 2000 mm lang
- Halterung zur Aufnahme des Düsenhalters
Gebrauchte Anlagen
Wir haben immer wieder gut erhaltene gebrauchte Anlagen vorrätig. Diese sind meist sofort ab Lager verfügbar. Es lohnt sich also, regelmäßig bei uns vorbeizuschauen und nachzufragen.
